產品型號：PX02019

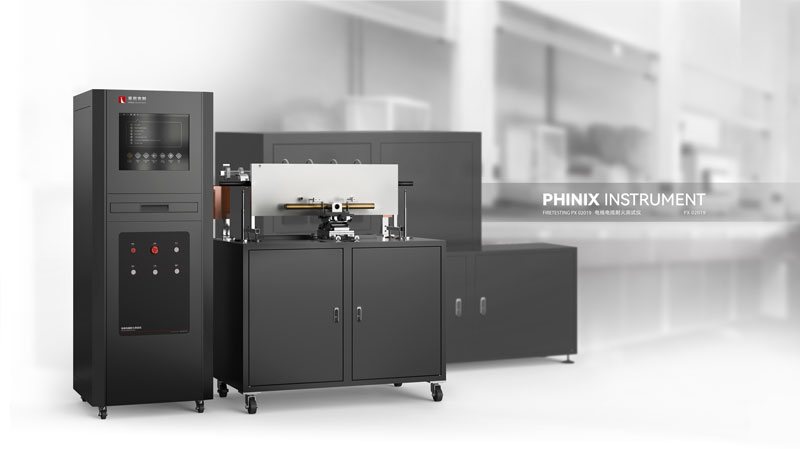

電線電纜耐火性能測試儀

應用領域：電線電纜

技術標準： GB中國標準；國際通用行業標準

產品簡介：

該試驗裝置用于以下測量條件：當火焰溫度達到至少750℃

，測試暴露于火焰中電纜的電路完整性

。

產品文檔下載：

PX02019電線電纜耐火性測試儀.pdf

立即聯系

滿足技術標準

、IEC 60331 Part 11：著火條件下電纜的試驗--在至少750℃下火焰中設備線路完整性

、IEC 60331 Part 21：著火條件下電纜的測試電路完整性

、GB/T 19216：在火焰條件下電纜或光纜的線路完整性試驗

產品規格

設 備尺寸：1,600(W)×850(D)×1,650(H)mm

控制臺尺寸：600(W)×750(D)×1,200(H)mm

電源：AC 380V 3-phase, 50/60Hz, 30A

重量：約 100kg

排氣：最小 15?/min

工具：吸塵器

，電腦

，壓縮氣體

，丙烷氣

產品介紹

鋼結構箱體

，框架結構，穩定

，美觀大方

。

燃燒裝置與控制箱體，配氣柜

，配電柜分體設計

，便于實驗室擺布，并確定設備便用安全

。

熱源為帶狀丙烷燃燒器噴燈

，其標稱噴嘴長度500mm。

燃燒孔3排交錯排列

，燃燒器前端平均寬度：15mm

，孔直徑：1.32mm，孔中心距：3.2mm

。噴嘴的兩面各設置一排引導孔

，保持火焰燃燒。

燃燒器噴燈的位置距燃燒箱底不少于200mm

，燃燒器可調節上下高度

，滿足不同線徑的樣品測試需求

，且距離箱壁不少于300mm。

燃燒器橫軸距線纜試樣下端為70±10mm

，噴燈縱軸距線纜垂直軸大約45mm

。

根據客戶需要，可配備MFC或高精度轉子流量計

，向噴燈提供燃?xì)饧拜o助燃燒的空氣

。

配備文丘里將空氣和燃?xì)獬浞譂M混合以滿足燃燒需求。

配備品牌壓力表與調壓閥調節燃?xì)鈮毫?div id="d48novz" class="flower left">

，配備電磁閥控制燃?xì)馔〝?div id="d48novz" class="flower left">

，確保設備使用安全性。

高壓脈沖自動點火

，點火穩定

，安全可靠。

電纜試樣由兩個金屬環支撐

，中間長度大約300mm

，兩金屬環之外為其他的連接部件,試樣支撐金屬圓環內徑為150mm，環截面直徑為 10±2mm

。

兩個熱電偶（A

，B）水平安裝在距燃燒器中心線45mm遠的左右兩邊，檢查火焰溫度在750+50℃內

。

熱電偶機架可水平和高度方向調節位置

。

具有兩種操作模式，手動模式由面板控制

，自動模式由電腦軟件控制

。

電腦+專業軟件控制引導試驗過程,操作方便,安全可靠。
