- 產品名稱：浮球液位變送器
- 添加時間：2017-03-24 10:48:46
- 推薦度：
介紹：
UQD浮球液位變送器廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。
浮球液位變送器技術參數：
測量范圍：0~3500mm
供電電壓：12~36VDC
輸出信號：兩線制4~20mA.DC疊加數字信號，由用戶選擇開方或線性輸出
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94（平面法蘭）
DN100PN1.6球φ90
B：JB/T82.1-94（平面法蘭）
DN80PN0.6球φ76
介質密度：≥0.65g/cm-3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65
浮球液位變送器結構原理：
浮球液位變送器技術參數：
測量范圍：0~3500mm
供電電壓：12~36VDC
輸出信號：兩線制4~20mA.DC疊加數字信號，由用戶選擇開方或線性輸出
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94（平面法蘭）
DN100PN1.6球φ90
B：JB/T82.1-94（平面法蘭）
DN80PN0.6球φ76
介質密度：≥0.65g/cm-3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65
浮球液位變送器結構原理：
由液位傳感器和智能HART板（電流轉換器）兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。
浮球液位變送器安裝方式：
A：頂置安裝
B：側側安裝
C：側底安裝
D：支架安裝
訂貨須知：
請用戶注明安裝形式和引頸長度L值，對于敞口或非金屬容器，可以采用支架安裝方式。
浮球液位變送器安裝方式：
A：頂置安裝
B：側側安裝
C：側底安裝
D：支架安裝
訂貨須知：
請用戶注明安裝形式和引頸長度L值，對于敞口或非金屬容器，可以采用支架安裝方式。

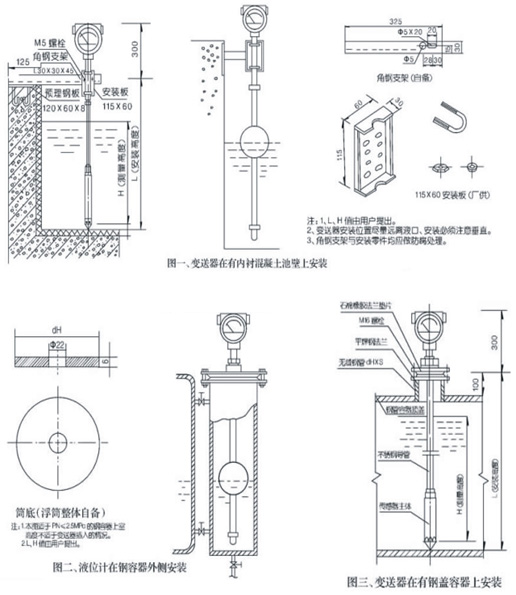

安裝示意圖：
